Buisblad

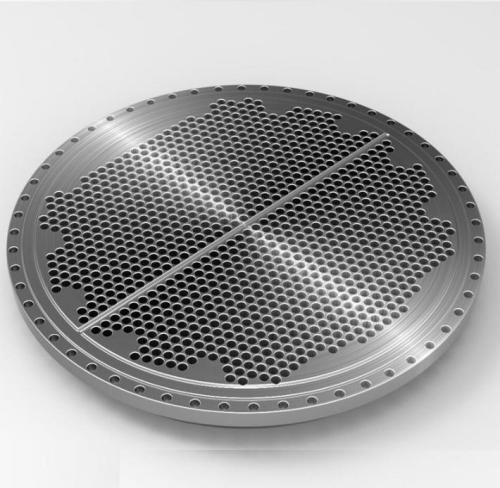

SN Valve is een toonaangevende Chinese fabrikant van buisplaten. Abuis bladwordt meestal gemaakt van een rond vlak stuk plaat, plaat met gaten geboord om de buizen of pijpen op een nauwkeurige locatie en patroon ten opzichte van elkaar te accepteren. De buisplaten worden gebruikt om buizen in warmtewisselaars en ketels te ondersteunen en te isoleren of om te ondersteunen filterelementen. Buizen worden aan de buisplaat bevestigd door hydraulische druk of door uitzetting van de rollen. Een buisplaat kan bedekt zijn met een bekledingsmateriaal dat dient als corrosiebarrière en isolator. Buisplaten van koolstofarm staal kunnen een laag van een hoger gelegeerd metaal bevatten gebonden aan de oppervlak om een ​​effectievere corrosieweerstand te bieden zonder de kosten van het gebruik van de vaste legering, wat betekent dat het veel kosten kan besparen.

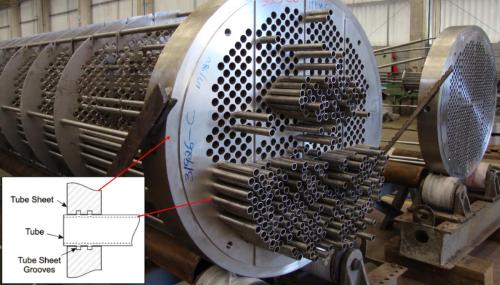

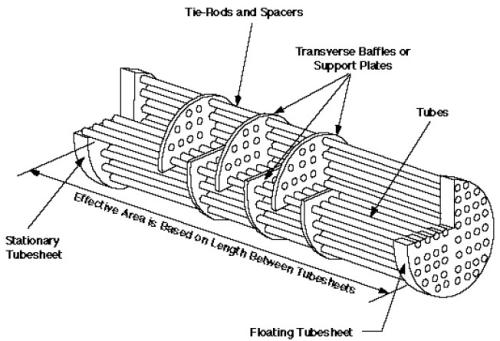

Het meest bekende gebruik van buisplaten is misschien wel het ondersteunen van elementen in warmtewisselaars en ketels. Deze apparaten bestaan ​​uit een dichte opstelling van dunwandige buizen die zich in een omsloten, buisvormig omhulsel bevinden. De buizen worden aan beide uiteinden ondersteund door platen die in een buis zijn geboord. vooraf bepaald patroon om de buisuiteinden door de plaat te laten gaan. De uiteinden van de buizen die de buisplaat binnendringen, worden uitgezet om ze op hun plaats te vergrendelen en een afdichting te vormen. Het patroon van de buisgaten of "pitch" varieert de afstand van de ene buis tot de andere en de hoek van de buizen ten opzichte van elkaar en ten opzichte van de stroomrichting. Dit maakt manipulatie van vloeistofsnelheden en drukval mogelijk en biedt de maximale hoeveelheid turbulentie en contact met het buisoppervlak voor effectieve warmteoverdracht.

In gevallen waarin het van cruciaal belang is om vermenging van vloeistoffen te voorkomen, kan een dubbele buisplaat worden geleverd. Het ontwerpen van buisplaten is een vrij nauwkeurig en complex proces; het exacte aantal buizen moet worden vastgesteld en er moet een gatenpatroon worden berekend om ze gelijkmatig over het oppervlak van de buisplaat te verdelen. Bij grote warmtewisselaars kunnen enkele duizenden buizen doorheen lopen, gerangschikt in nauwkeurig berekende groepen of bundels. Het ontwerp en de productie van platen zijn tegenwoordig grotendeels geautomatiseerd, waarbij computersoftware (zoals CAD) de berekeningen uitvoert en het boren van de buisplaten wordt gedaan op CNC-machines (computernumerieke besturing). Bij dit ontwerp bevindt de buitenste buisplaat zich buiten het mantelcircuit, waardoor de kans op vermenging van vloeistoffen vrijwel wordt geëlimineerd. De binnenbuisplaat wordt naar de atmosfeer geventileerd, zodat elk vloeistoflek gemakkelijk kan worden opgespoord. De boorafdeling van de Hebei Haihao-flensfabriek beschikt over professionele boorapparatuur en een werkend team, wij kunnen de beste kwaliteit buisplaten voor u leveren.
