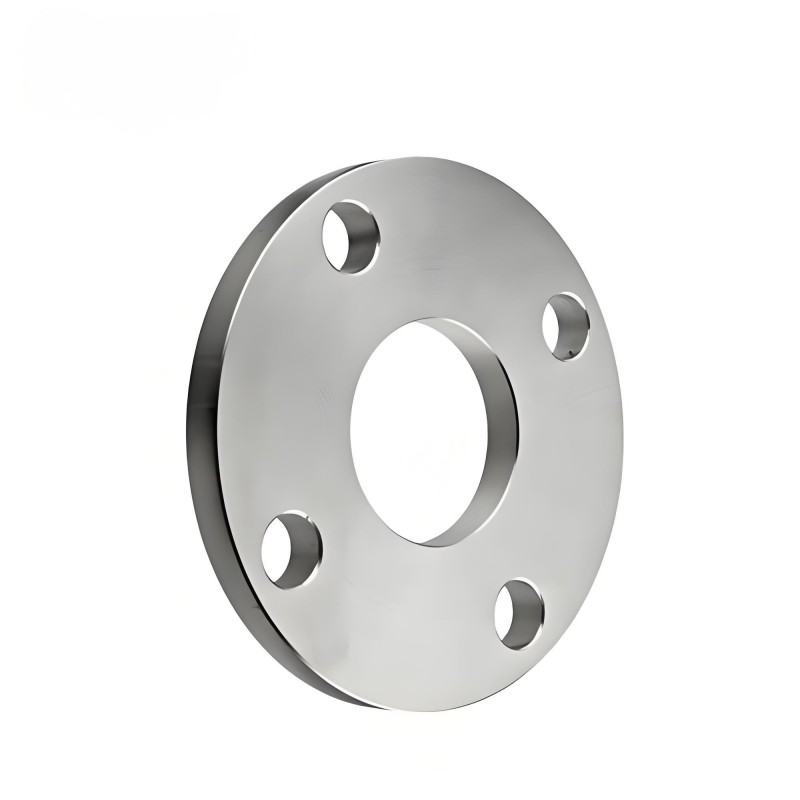

Vlakke gezichtsflens

Volledig vlakontwerp: het afdichtoppervlak is volledig gelijk met het flens -uiteinde gezicht en afdichting wordt bereikt door de pakking aan te spannen met bouten. Het is geschikt voor lage of gemiddelde druksystemen (zoals PN6-PN300).
Compatibiliteit: meestal gebruikt in combinatie met platte pakkingen (zoals rubber, asbest of metalen wikkelpakkingen), zorgen ervoor dat de flenzen parallel en uitgelijnd zijn tijdens de installatie om lekkage te voorkomen.
Vereenvoudigd onderhoud: geen complexe geometrische structuur, gemakkelijke demontage en vervanging van pakkingen.

Veel voorkomende materialen:
Koolstofstaal: ASTM A105/A105N (omgevingstemperatuuromgeving), A350 LF2 (werkconditie op lage temperatuur).
Roestvrij staal: ASTM A182 F304/F316L (scenario voor corrosieweerstandsvereisten).
Productienormen:
Amerikaanse standaard: ANSI B16.5 (drukbeoordeling 150lb-2500lb).
Internationale normen: DIN, JIS, EN1092-1, enz., Ter ondersteuning van wereldwijde projectaanpassing.
Oppervlaktebehandeling: electroplating, warm-dip galvaniseren of anti-roestcoating (zoals gele verf, zwarte verf) om de corrosieweerstand te verbeteren.

Lagedrukvloeistoffen systemen, zoals watervoorziening en drainage, HVAC, enz., Vereisen een lage afdichtingsdruk en zijn kosteneffectief.
Chemische en voedingsindustrie: roestvrijstalen platte flenzen worden gebruikt voor pijpleidingen van sanitaire kwaliteit (oppervlak gepolijst tot RA ≤ 0,8 μm) om te voldoen aan de FDA- of EHEDG -certificeringseisen.
Modulaire apparatuur: vanwege de eenvoudige structuur wordt het vaak gebruikt in geprefabriceerde pijpleidingmodules of snelle installatiescenario's.

Voordelen van vlakke gezichtsflens:
Lage kosten: de verwerkingsproblemen zijn lager dan die van convexe of ringverbindingsflenzen, waardoor het geschikt is voor grootschalige productie.
Breed aanpassingsvermogen: compatibel met meerdere pakkingtypen, hoge flexibiliteit.
Beperkingen:
Hoge druklimiet: niet van toepassing op ultrahoge druksystemen (zoals klasse 2500 en hoger), omdat plat contact gemakkelijk lekkage kan veroorzaken vanwege ongelijke druk.
Hoge installatienauwkeurigheidsvereisten: het is noodzakelijk om de parallellisme van de flenzen strikt te waarborgen, anders kan het afdichtingsfalen veroorzaken.
