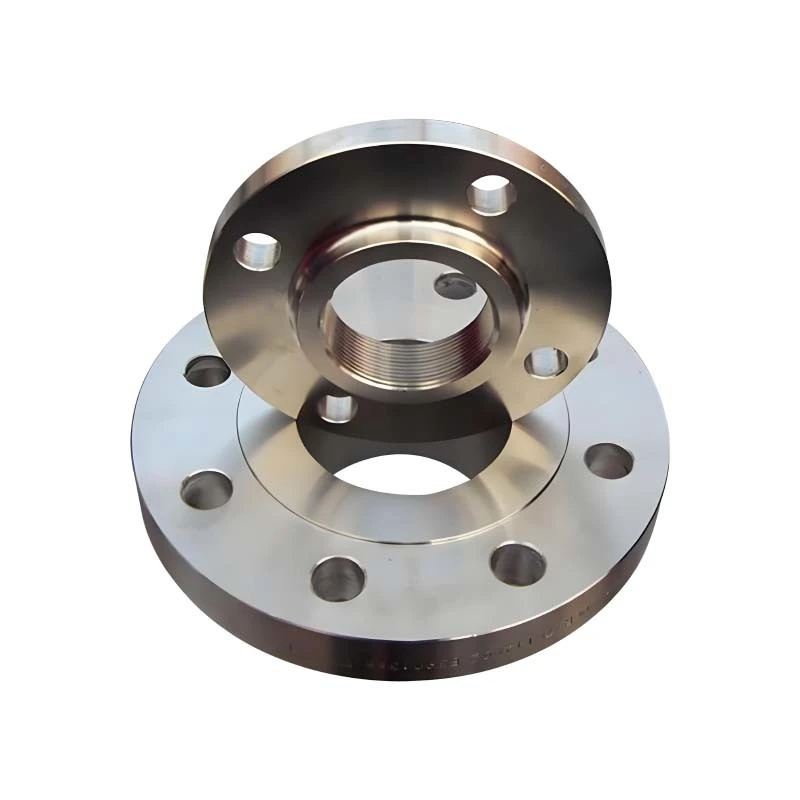

Wat is een flens met schroefdraad?

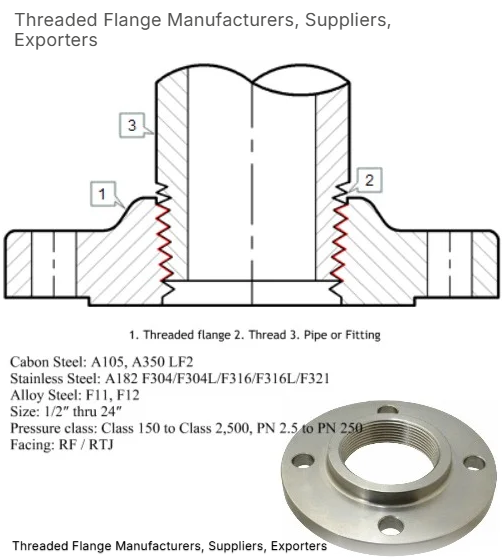

A flens met schroefdraadis een type pijpflens met interne schroefdraden op de boring, waardoor het op een pijp kan worden geschroefd met overeenkomstige externe schroefdraden, waardoor de noodzaak voor lassen voor verbinding wordt geëlimineerd.
Shuangneng Flenzen is een professionele fabrikant en exporteur van schroefdraadflenzenmet onze eigen precisie -bewerkingsfaciliteiten. We produceren schroefdraadflenzen in overeenstemming met ANSI B16.5, DIN-normen en EN1092-1 in maten variërend van 1/2 "tot 24" NP's. We produceren en leveren ook koolstofstalen flenzen en stalen flenzen voor hoge druk en hoge temperatuurtoepassingen. WijFabriceer flenzen met schroefdraadIn koolstofstaal, roestvrij staal, hoge nikkellegeringen, duplex/super duplex, cupro-nickel staal, titaniumlegeringen en specialiteitlegeringen.

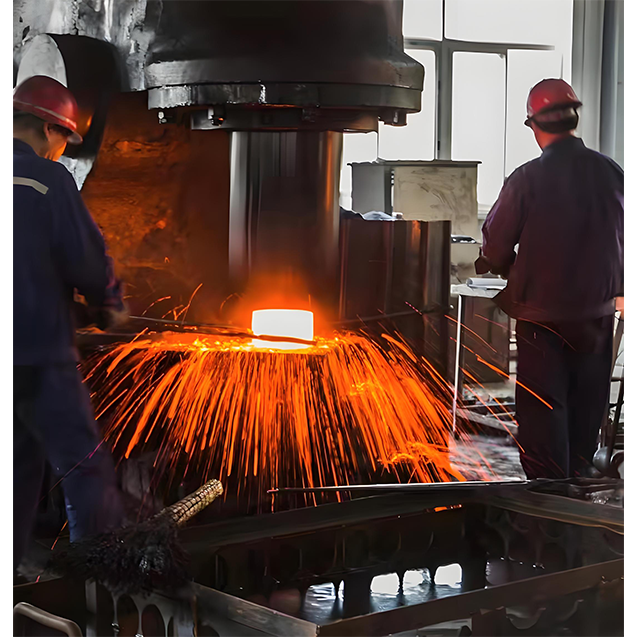

Ons flensproductieproces omvat geschikte warmtebehandeling en chemische en mechanische eigenschapstests.We hebben CNC en normale draaibanken om allerlei soorten schroefdraadflenzen te verwerken.
|
Product |
Flenzen met schroefdraad, volgens ASTM A182 |
|
Materialen |
Koolstofstaal: ASTM A105, A181, ASTM A516 Gr.60, Gr.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20mn, Q235, 20#, CT20, SS400. Roestvrij staal: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, SUS304, SUS316. Legeringsstaal: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Duplex staal: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Maat |
1/2 "tot 60", DN 15 tot DN 1500 |
|
Gezichtstype |
Flat Face Flens (FF) Verhoogde gezichtsflens (RF) ringgewrichtflens (RTJ) Lap Joint Flens Mannelijke en vrouwelijke flens (M&F) Grote en kleine tong- en groefflens (T&G) |
|
Producttype |

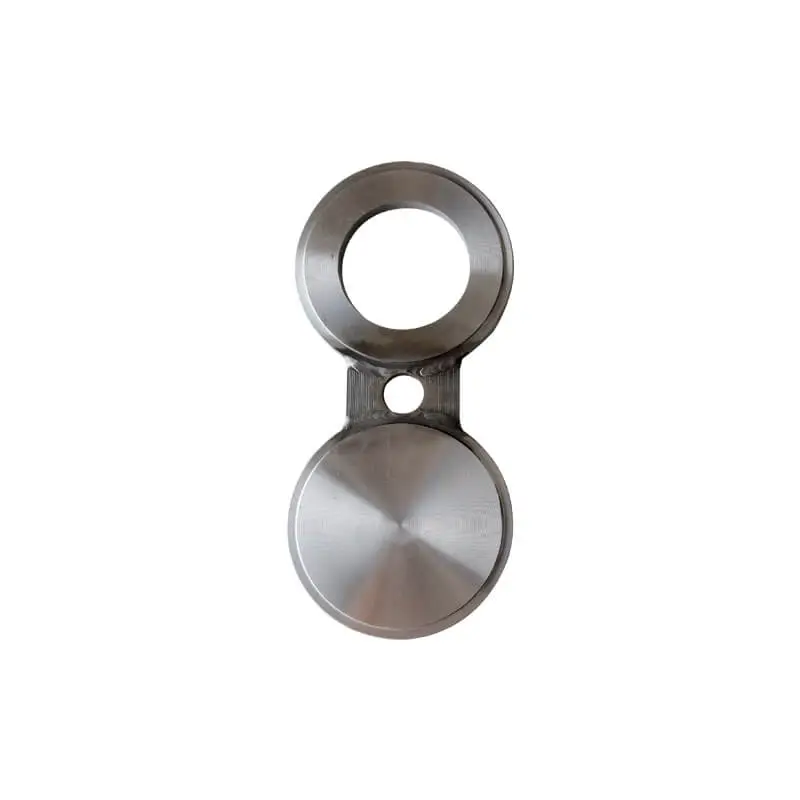

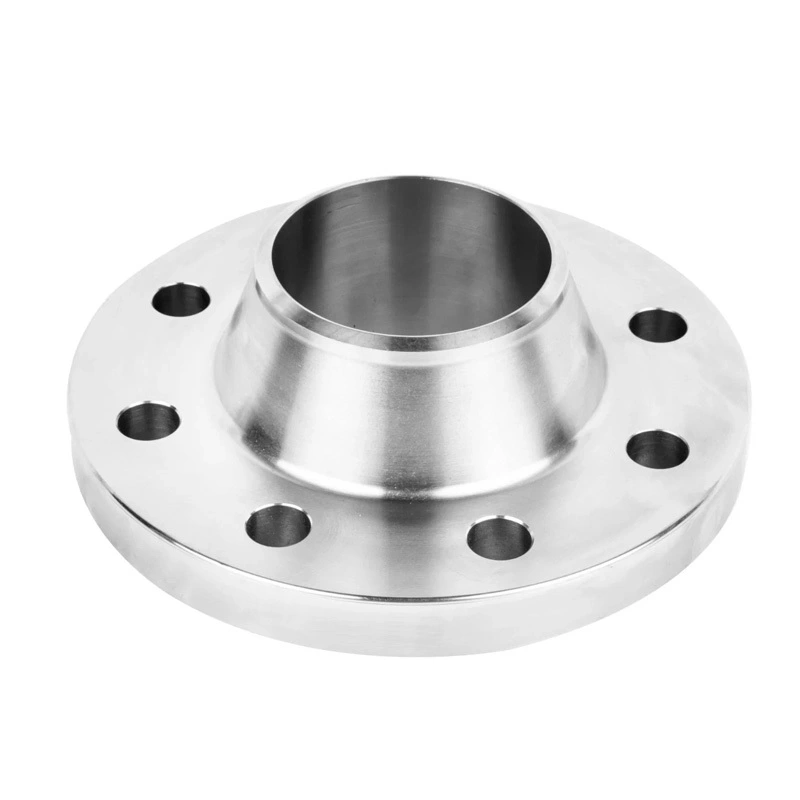

Gesmede flenzen, blinde flenzen, spektakeljaloezieën, hoge hub blinds, openingflenzen, slip-on Flenzen, socket lasflenzen, lashalsflenzen, platte flenzen, ronde gewrichtsflenzen, schroefdraad Flenzen, reducerende flenzen, lashalsflenzen Serie A of B, vierkante flenzen, groef en tongflenzen, lasflenzen met lange nek, geschroefde flenzen, ringtype gewrichtsflenzen, flens Geconfronteerd type en afwerking, schoppen en ringafstanders (onderdeel van flensaansluiting), lasflens /nipo flens, expanderflens |
|
Oppervlaktebehandeling |
Anti-rustolie, schilderen (zwart, geel), galvaniseren, stroomcoating |
Flens van schroefdraad
Er zijn twee soorten schroefdraadflenzen. Een daarvan is om de twee pijpuiteinden af te sluiten met een bepaald afdichtingsoppervlak en een lenskussen. Dit type flens wordt meestal gebruikt voor de productie van ammoniak. Maar het is minder recent gebruikt en het lenskussen is vervangen door een metalen ring.
Het andere type is hetzelfde als een normale flens, afgesloten met twee flensafdichtingsvlakken.
Geconfronteerd types
Er zijn twee gezichtstypes voor flens met schroefdraad, verhoogde gezichtsflens en ringgewrichtflens.

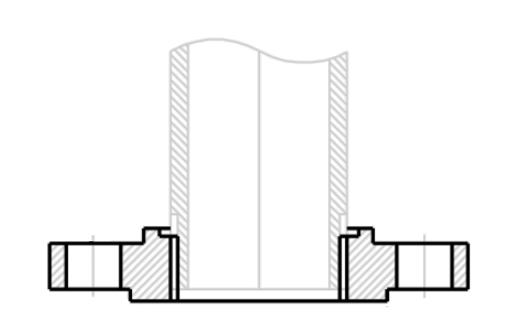

Verhoogde flens met het gezicht
Wanneer het pakkingoppervlak zich boven de gebout van de flens bevindt, kan de verhoogde gezichtflens gemakkelijk worden geïdentificeerd. Het is compatibel met een breed scala aan pakkingen, van platte tot semi-metalen en metalen types, ring of vol.
De belangrijkste reikwijdte van een verhoogd gezicht flensontwerp is het concentreren van de druk van de twee parende flenzen op een klein oppervlak en de sterkte van de afdichting te vergroten.
De hoogte van het verhoogde gezichtsoppervlak hangt af van het flensdrukniveau, bijvoorbeeld voor drukklassen 150 en 300, de hoogte is 1,6 mm of 1/12 inch en voor het 400 tot 2500 niveau is de verhoogde gezichtshoogte ongeveer 6,4 mm of 1/4 inch.

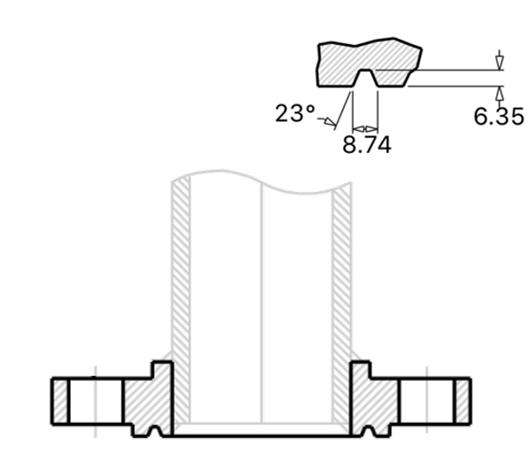

RTJ schroefdraadflens
De ringgewrichtflens heeft een cirkelvormige groef voor de pakking van de ringgewricht, die kan worden gebruikt wanneer metalen tot metalen afdichtingen vereist zijn. Vooral in omstandigheden voor hoge druk en hoge temperatuur.
Toepassing in speciale omstandigheden
Schroefdraadflenzen worden gebruikt waar het moeilijk te lassen is of kan niet worden gelast, zoals schroefdraadflenzen die worden gebruikt om de gegalvaniseerde laag pijpen te beschermen. Bovendien mag het niet worden gebruikt op leidingen met herhaalde temperatuurschommelingen of boven 260 ℃ en ook onder -45 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ bovendien moet bovendien niet.
In ASME B31.3 standaard definieert het:
Waar stalen buis wordt geschroefd en gebruikt voor stoomservice boven 250 psi of voor waterservice boven 100 psi met watertemperaturen boven 220 ° F, moet de pijp naadloos zijn en een dikte hebben die ten minste gelijk is aan schema 80 van ASME B36.10.
Hoe installeer ik een flens met schroefdraad?
Installatiegids voor flenzen met schroefdraad
1. Bereid de pijplijn voor. ...
2. Breng afdichtingsmateriaal aan. ...
3. Sluit de flens aan. ...
4. Draai de flens vast. ...
5. Lijn de flenzen uit. ...
6. Installeer pakkingen. ...
7. Bouten installeren. ...
8. Definitieve aanscherping.
