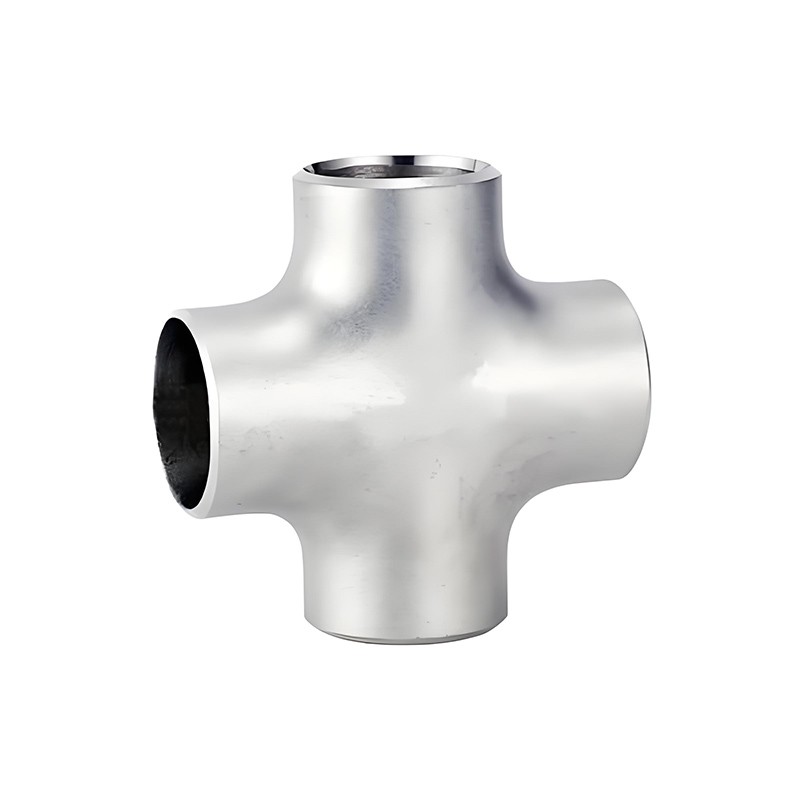

Roestvrij staal concentrisch kruis

Roestvrij staal concentrisch kruis, ook bekend als 4-weg pijpconnectoren, zijn precisie-ontworpen componenten die zijn ontworpen om vloeistofstroom te splitsen of te combineren over vier richtingen in leidingsystemen. Deze fittingen zijn vervaardigd uit hoogwaardige 304, 316 of 316L roestvrij staal en blinken uit in corrosieve, hoge druk- en extreme-temperatuuromgevingen, waardoor ze ideaal zijn voor industrieën zoals olie en gas, chemische verwerking, HVAC en waterbehandeling.

MAAT:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Aangepaste maat Raadpleeg ons

Stuur onderzoek

Productomschrijving

Productnaam: roestvrij staal concentrisch kruis
Maat: naadloos 1/2 ″ -24 ″ (DN15-DN600)
Lasted 1/2 ″ -64 ″ (DN12-DN1600)
Standaard: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Dikte: SCH5-XXS
Grade: TP304L, TP316L, TP310S, TP321, TP904L; Deplex S31803/F51, S32750/F53

Belangrijkste kenmerken:

Robuuste constructie: naadloze of gelaste ontwerpen zorgen voor lekbestendige prestaties onder druk tot Sch 160.
Corrosieweerstand: Samenstelling van chroom-nickellegering is bestand tegen zuren, chloriden en oxidatie.
Veelzijdige configuraties: kies gelijke kruisen (alle poorten van dezelfde grootte) of het verminderen van kruisen (gemengde diameters).
Hygiënische afwerking: gepolijste oppervlakken (Ra ≤0,8μm) voldoen aan sanitaire normen voor voedsel-, farmaceutische en biotech -toepassingen.
Temperatuurbereik: stabiele prestaties van -196 ° C tot 870 ° C, geschikt voor cryogene of hoogwarmingssystemen.

Toepassingen:

Het verdelen van vloeistoffen in complexe pijplijnnetwerken.
INWARKENDE INSTRUMENTATIE LIJNEN IN CHEMISCHE PLANTEN.
HVAC -systemen voor lucht-/waterstroombeheer.
Sanitaire systemen in zuivelproductie, drank en farmaceutische productie.
Compliant met ASTM A403, ASME B16.11 en DIN 2615 -normen. Aangepaste maten en materiaalcijfers beschikbaar.

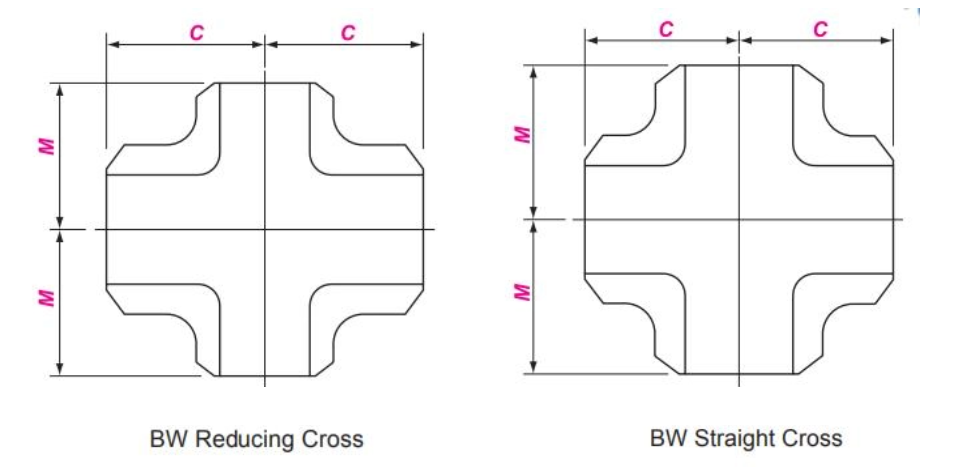

Nominale maat		Buiten diameter bij Bevel	Centreren om te eindigen
Nominale maat		Buiten diameter bij Bevel	Centreren om te eindigen
DN	NPS	VAN	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
